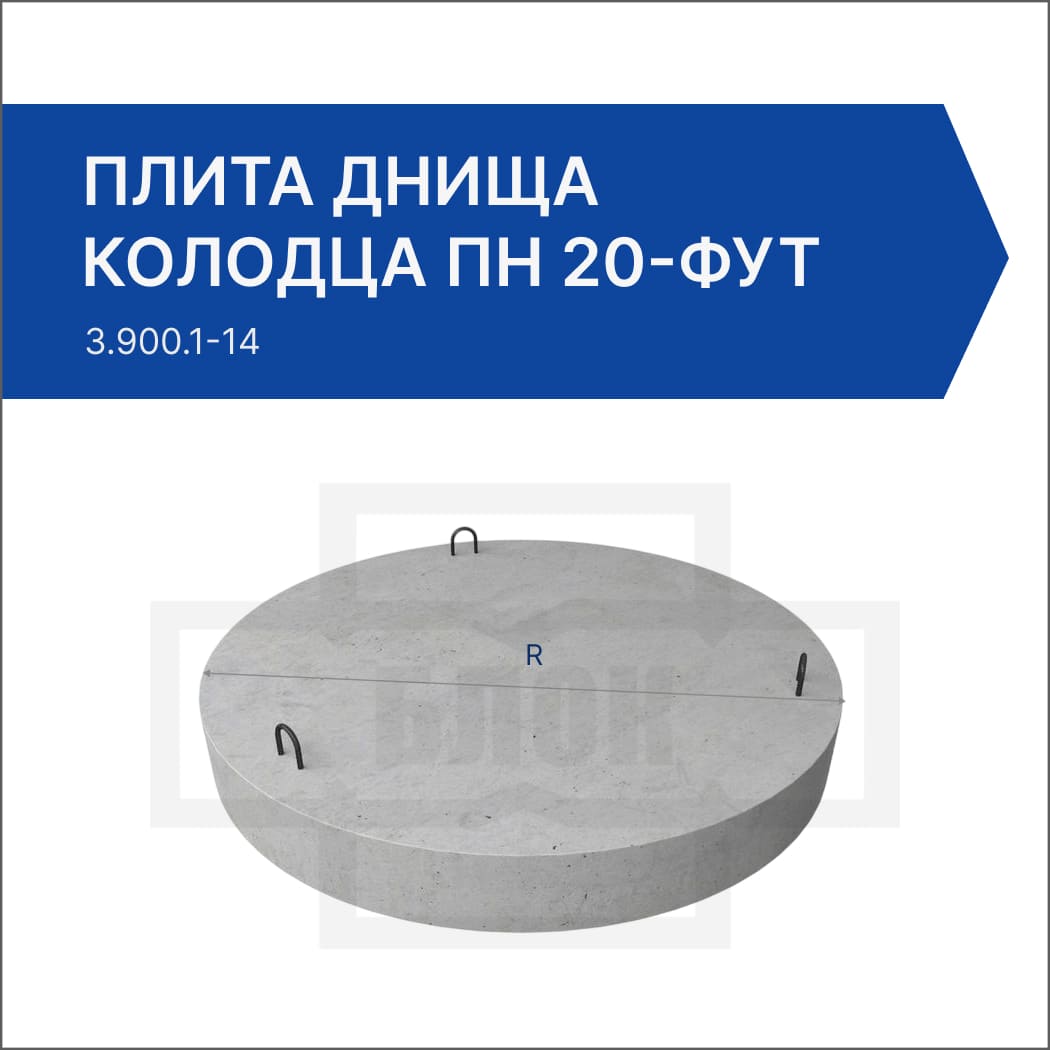

Плита днища колодца футерованная ПН 20-фут

Описание плиты днища колодца футерованной ПН 20-фут

Плиты днища колодца футерованные (ПН) Серия 3.900.1-14 применяются для устройства основания круглых колодцев, обеспечивающего герметичность и долговечность конструкции. Изделия изготавливаются из тяжелого бетона класса В25 с армированием стальной арматурой и имеют специальное антикоррозионное покрытие (футеровку), защищающее от воздействия агрессивных сред.

Применение плиты днища колодца футерованной ПН 20-фут

Плиты днища колодца ПН 20-фут используются для устройства основания колодцев различного назначения: канализационных, водопроводных, газопроводных и других инженерных сетей. Футерованное покрытие обеспечивает устойчивость к воздействию агрессивных сред, что особенно важно при строительстве колодцев в условиях повышенной коррозионной активности грунтов или жидкостей. Для завершения колодца применяются дополнительные элементы: стеновые кольца (КС) и плиты перекрытия (ПП).

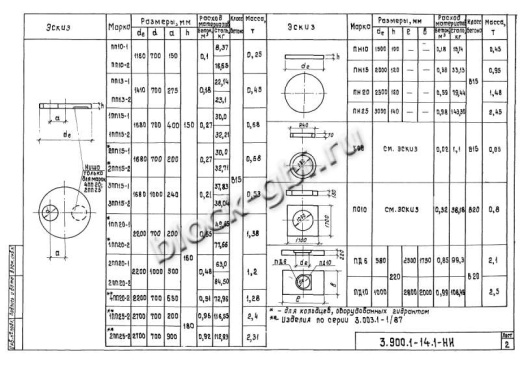

Типы плит днища колодца

Плиты днища колодца подразделяются на несколько типов в зависимости от диаметра:

• ПН-7: диаметр 70 см;
• ПН-10: диаметр 100 см;
• ПН-15: диаметр 150 см;
• ПН-20: диаметр 200 см.

Футерованные плиты маркируются дополнительным обозначением "фут".

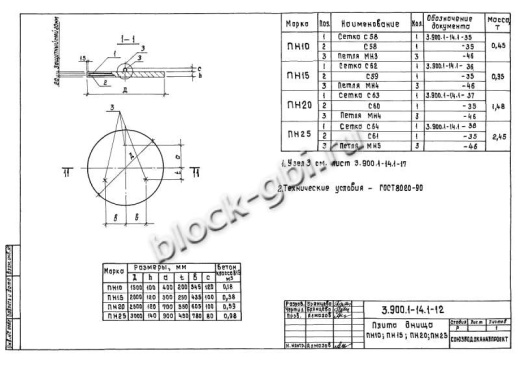

Характеристики плиты днища колодца футерованной ПН 20-фут

Основные характеристики

• Диаметр внешний (d₁), мм: 2280
• Диаметр внутренний (d₂), мм: 2000
• Толщина (t), мм: 150
• Типоразмер плиты: ПН
• Геометрический объем, м³: 0,52
• Вес, кг: 1300
• Объем бетона, м³: 0,55

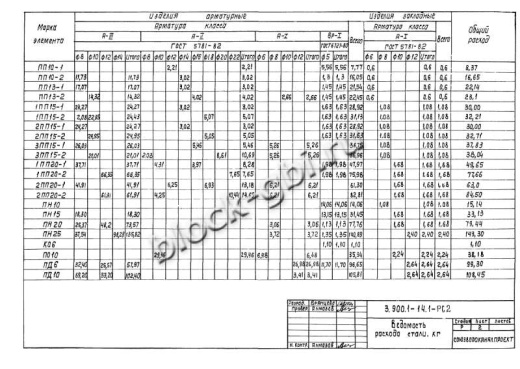

• Расход стали, кг: 12,5

Дополнительные характеристики

• Класс бетона: В25
• Арматура: диаметр от 8 до 14 мм
• Футеровка: полимерное или эпоксидное покрытие

Нормы загрузки

• Норма загрузки в автотранспорт 20 т, шт: 10

Документы

• Нормативный документ: Серия 3.900.1-14

Расшифровка маркировки ПН 20-фут

Маркировка "ПН 20-фут" содержит следующую информацию:

• ПН – плита днища;
• 20 – внутренний диаметр плиты в дециметрах (2000 мм);
• фут – наличие футеровки (антикоррозионного покрытия).

Условия транспортировки и хранения

Плиты днища колодца ПН 20-фут перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Плиты укладываются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений футеровки между изделиями устанавливаются деревянные прокладки.

Контроль качества плиты днища колодца футерованной ПН 20-фут

Каждая плита ПН 20-фут проходит многоступенчатый контроль качества в соответствии с Серия 3.900.1-14. Проверяются:

• прочность бетона (не ниже класса В25);
• соответствие геометрических размеров проектным данным;
• качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
• отсутствие трещин, сколов и других дефектов;
• качество футеровки (целостность и толщина покрытия).

Заключение

Плита днища колодца футерованная ПН 20-фут – надежный элемент для устройства основания колодцев различного назначения. Благодаря строгому соблюдению требований Серия 3.900.1-14 и использованию качественных материалов, ПН 20-фут обеспечивает герметичность, прочность и долговечность конструкций даже в условиях агрессивных сред. Для заказа качественных железобетонных плит обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ.
