Тема опор ЛЭП (линий электропередачи) охватывает множество аспектов, связанных с проектированием, изготовлением, установкой и эксплуатацией этих конструкций. Важно понимать классификацию опор, их конструктивные особенности, требования безопасности, а также материалы, используемые для их изготовления.

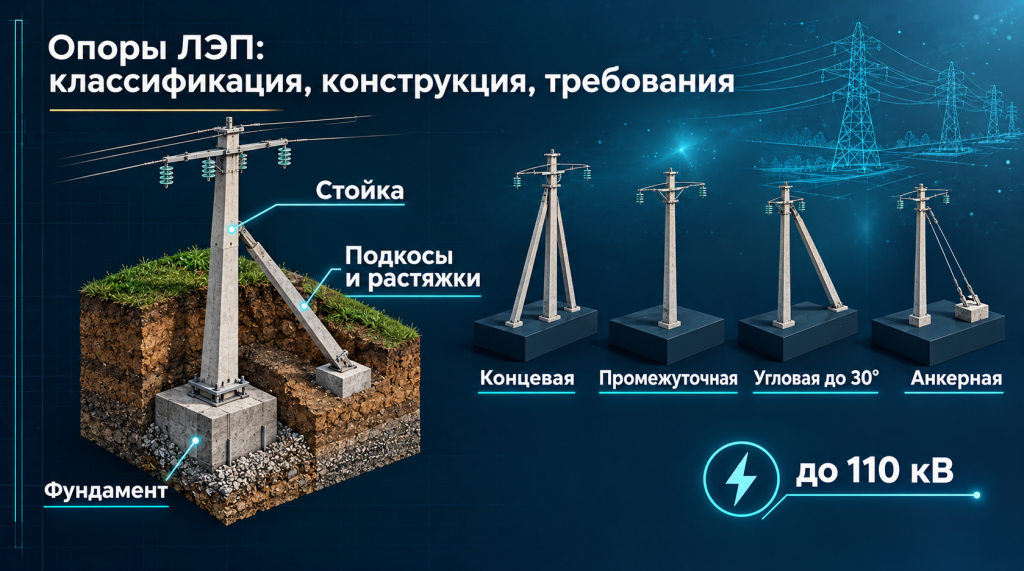

Классификация опор ЛЭП
-
Концевые опоры – устанавливаются в начале и конце линии, обеспечивают основное крепление проводов.
-
Промежуточные опоры – служат для поддержания проводов между концевыми точками.
-
Угловые опоры – применяются для изменения направления линии на углы до 30 градусов.
-
Анкерные опоры – устанавливаются между прямыми и угловыми секциями, помогают увеличить длину участков и предотвратить обвисание проводов.
Конструкционные элементы
-
Фундамент – обеспечивает устойчивость конструкции.
-
Стойка – задает необходимую высоту для расположения проводов.
-
Подкосы и растяжки – воспринимают механические нагрузки от натяжения проводов.
Материалы:
-
Металлические (сталь, часто оцинкованная для защиты от коррозии).
-

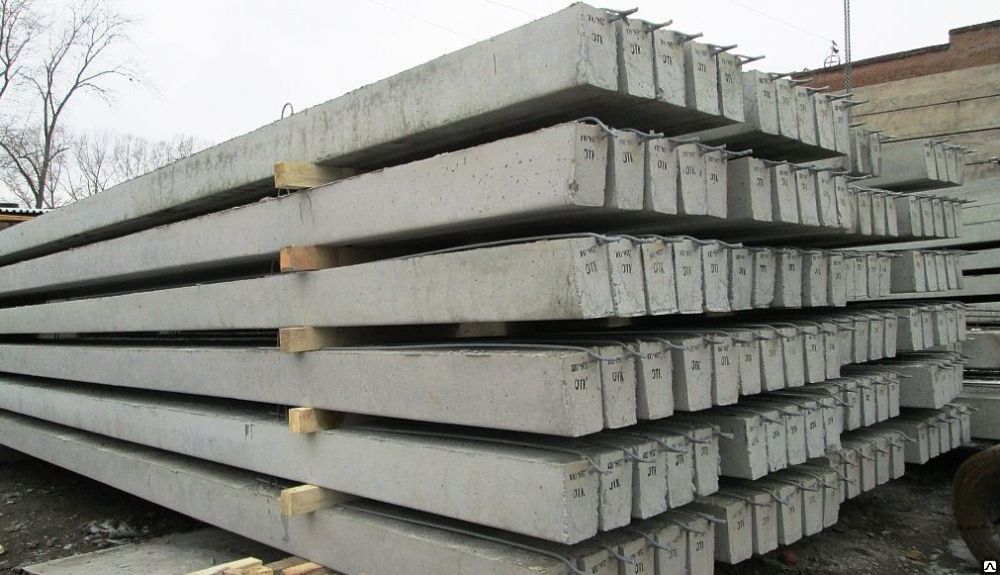

Железобетонные – устойчивы к коррозии, используемые при напряжениях до 110 кВ.
-
Деревянные – применяются для низковольтных линий, дешевле, но менее долговечны.
Требования и стандарты
Для всех конструкций опор ЛЭП существуют нормативные документы, такие как ГОСТы. Например:
-
ГОСТ 58087-2018 регулирует устройства энергетических систем.
-
ГОСТ 70237-2022 обновляет требования к защите от коррозии, вырубке деревьев и табличкам.
Установка опор ЛЭП
Процесс установки может быть сложным и требует квалифицированных специалистов. Методы установки включают:
-
Монтаж "вывешиванием" – опора поднимается краном и устанавливается в подготовленный котлован.
-
Установка поворотом – опора с поворотными шарнирами, которая перемещается из горизонтального положения в вертикальное.
-
Монтаж наращиванием – этапная сборка и установка опоры.
Выбор метода зависит от типа опоры, особенностей местности и используемой техники.
Заключение
Правильный выбор, проектирование и установка опор ЛЭП требуют учета множества факторов, включая характеристики передаваемой энергии, особенности местности, материалы и типы опор. Это задача для квалифицированных специалистов, готовых гарантировать безопасную и долговечную эксплуатацию линий электропередачи.
